— Теперь послушай: правило последних вершков! Область последних вершков! – на Языке Предельной Ясности сразу понятно, что это такое. Работа уже почти окончена, цель уже почти достигнута, все как будто совершено и преодолено, но качество вещи – не совсем то! Нужны еще доделки, может быть еще исследования. В этот миг усталости и довольства собой особенно соблазнительно покинуть работу, так и не достигнув вершины качества. Работа в области последних вершков очень, очень сложна, но и особенно ценна, ибо выполняется самыми совершенными средствами! Правило последних вершков в том и состоит, чтобы не отказываться от этой работы! И не откладывать ее, ибо строй мысли исполнителя уйдет из области последних вершков! И не жалеть времени на нее, зная, что цель всегда – не в скорейшем окончании, а в достижении совершенства!!
/А. И. Солженицын. В круге первом/

Цель коллекции: собрать и изучить на реальных примерах основные существующие типы механизмов (спусков), и все возможные функции (механические усложнения). Также хочется обладать оригинальными экземплярами некоторых уважаемых часовых марок. Я предпочитаю компактные часы: карманные и наручные. Помимо собственно часов, в коллекции есть редкие механизмы, которые сами по себе очень интересны.

Тип механизма, спуск (ход, регулятор, англ. escapement) – это "сердце" часов, которое преобразует силу заводной пружины в точные равномерные колебания через равные промежутки времени. Упрощенно говоря, состоит из маятника-баланса, и системы обеспечения его равномерного колебания. Поколения изобретателей спусковых устройств проявили великую смекалку, потратили целые столетия на усовершенствование спусковых устройств, поэтому эти устройства достойны самого внимательного изучения.

Механические усложнения (компликации, англ. complications) – это дополнительные функции часов, помимо собственно отображения времени. Простейшие примеры - будильник и дата. Но встречаются очень интересные встроенные функции, такие как бой (репетир, куранты), часы с музыкой, секундомер-хронограф, разнообразные календари, и даже астрономические функции. Каждая встроенная дополнительная функция значительно усложняет часовой механизм, и самые интересные варианты механизмов имеют сразу по два, три и более усложнений. Разобраться с каждым из них на живом рабочем примере – огромное удовольствие, в этих технических решениях действительно есть чему удивиться.

1

Типы хода, спуска (escapements)

Коллекция

Описание

Шпиндельный ход (verge)

Chevalier a Paris movement;
French verge fusee watch;
Higham West Derby watch
;
Breguet & Fils 1/4 repeater;
Berthoud a Paris 1/4 repeater;
Fazy a Moscou No 382

Самый старый тип механизма. Страдал сильной зависимостью частоты колебаний от натяжения пружины, поэтому всегда делался с фузеей, выравнивающий натяжение пружины.

Цилиндровый ход (cylinder)

Mole;
Lépine ebauche repeater;
G.Achard Peres & Fils sonnerie
;
French ultra thin 1840 No 23606
;
Loehr Patent No 3357;
Patek Philippe inking chronograph

Старый несвободный тип спуска, основан на прямом контакте проточки цилиндрической оси баланса с ходовым колесом.

Рубиновый цилиндровый ход (ruby cylinder)

Breguet calibre repeater;
3-train independent seconds & 1/4 repeater;
Breguet & Fils Souscription No 3465;
Breguet "Nouveau calibre"

Ход, усовершенствованный А.Л.Бреге. Рабочие поверхности цилиндра выполнены из цельного рубинового или сапфирового полуцилиндра. Существует 2 модификации хода - прямой и подвесной.

Крючковой ход (virgule, comma)

French virgule centre seconds calendar

Исключительно редкий старинный тип механизма с закрепленным на оси баланса крючком в форме запятой.

Европейский дуплекс (duplex)

T.F. Cooper London movement

Несвободный тип спуска, часто применялся в часах для китайского рынка, некоторых американских и английских. Самая первая европейская модель дуплексного хода.

Американский дуплекс (american duplex)

Waterbury Series C

В американских "долларовых" часах 19 века применялся дуплексный ход на штампованных колесах и мостах. Часто такие часы не содержат камней.

Китайский дуплекс с зубьями в форме клешни краба (chinese, crab duplex)

Dimier Freres No31541;
Chinese ruby duplex 2-barrel 8-days

Дуплекс с "мертвой секундой" - секундная стрелка прыгает раз в секунду как в кварцевых часах. Часы с таким ходом выпускались преимущественно для китайского рынка.

Английский анкерный ход (lever)

Cross "Patent Pinion" Bristol No 15593

Первый вариант спуска с анкерной вилкой. Точность хода зависела от натяжения пружины, поэтому механизм обычно комплектовался фузеей с цепочкой.

Анкерный ход с гребенкой (rack lever)

Метроном Palmer;
Litherland механизм

Спуск похож на английский анкерный, но баланс соединен с вилкой посредством триба и зубчатой гребенки.

Швейцарский анкерный ход (swiss lever, ancre libre)

Родина; Captain;
[и почти все остальные]

Самый стабильный и надежный спуск, используемый сегодня практически в 100% часовых механизмов.

Хронометровый ход с пружинкой (spring detent)

LIP chronometer movement;
Хронометр 6МХ Кировский

Наиболее точный вид спускового устройства, используется преимущественно в дорогих морских хронометрах. Подробнее...

Хронометровый ход на оси (pivoted detent)

Pocket detent movement;
Dent хронометр

Модификация хронометрового спуска с рычагом, закрепленным на оси, и притянутым тонкой пружинкой-волоском.

Штифтовой ход (pin lever)

Liga Centre Second;
Harman pocket alarm

Появился в попытках удешевления анкерного спуска за счет замены рубинов штифтами, но оказался вполне точным.

Коаксиальный ход (coaxial)

-пока нет-

Коаксиальный спуск разработал великий часовщик 20 века George Daniels, массово он начал применяться в хронометрах серии Co-Axial от Omega. Подробнее...

Необычные раритетные типы хода

ЭЧЛ Ленинград, ход Штрассера

Уникальные типы хода, которые могли быть разработаны специально для определенного типа часового механизма. В том числе, экспериментальные.

2

Типы усложнений механизмов

Коллекция

Описание

Пре-хронограф

Liga Centre Second;
Captain's 2-train watch;
18k "Seconde Morte";
French virgule centre seconds calendar;
James Nardin "Seconde morte"

Часы с фиксацией промежутков времени. Промежуточные конструкции, не полностью соответствующие функциям хронографа.

Однокнопочный хронограф

H.Moser chronograph;
Le Phare minute repeater;
Le Phare quarter repeater;
Молния хронограф 2МЧЗ;
Chronometre Lemania;
Longines "Lugrin Patent" 1873

В прошлом самый популярный, но ныне устаревший и редкий тип механизма хронографа. Переключается одной кнопкой.

Двухкнопочный хронограф

Bovet chronograph;
Молния ЧЧЗ 3017 19 камней

В настоящее время повсеместно используется в наручных часах. Одна кнопка - старт/стоп хронографа, вторая - сброс на ноль.

Сплит-Хронограф, сплит-секундомер

Слава С-II-1б;
Павелъ Буре;
Excelsior Park
;
Auguste Piguet

Сложный хронограф с двумя секундными стрелками, одну из которых можно временно останавливать для фиксации промежуточного результата измерений. Подробнее...

Секундомер, таймер

Jaquet Zivy & cie Paris
Н.К. Гейслеръ СПб

Устройство для измерения промежутка времени, не отсчитывающее часов и минут.

Хроноскоп

Слава СОСпр6а-1 1/100 сек;
ЭЧЛ Ленинград
;
Павелъ Буре 1/1000 сек

Высокоточный прибор для измерения очень малых промежутков времени. Особо высокая скорость колебаний баланса, 50+ Гц.

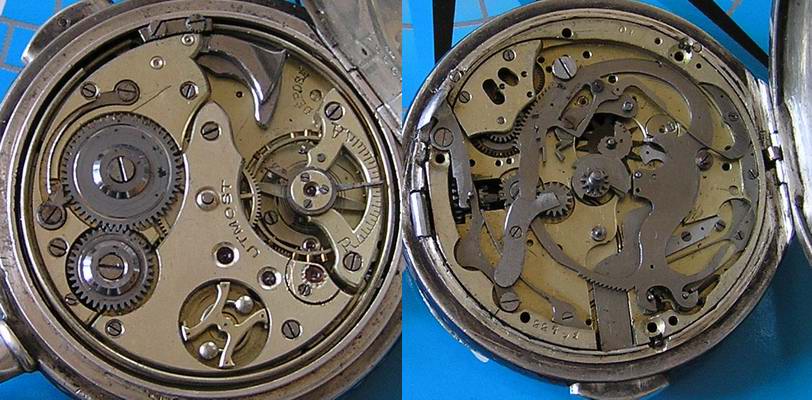

Репетир четвертной (quarter repeater)

Utmost silver;
Le Phare quarter;
Lépine ebauche 1795-1830;
Breguet calibre
;
Breguet & Fils 5065
;
Berthoud a Paris;
G.Achard Peres & Fils
;
Chronophone
;
LeCoultre 1/4 механизм;
Petite sonnerie

По нажатию кнопки или рычажка, отбивает количество часов и четвертей (15-минутных отрезков). Подробнее...

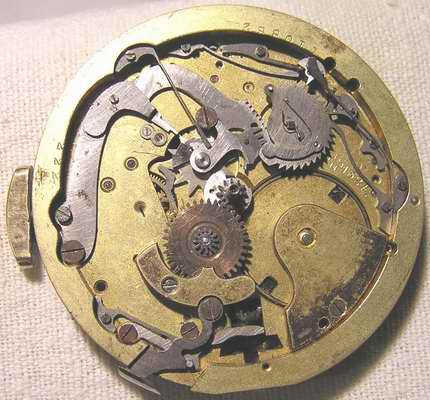

Репетир минутный (minute repeater)

Le Phare minute repeater;
Механизм Invicta;
Механизм Le Phare выс.класс

По нажатию кнопки или рычажка, отбивает количество часов, четвертей и минут в четверти.

Репетир пятиминутный, получасовой, часовой

5-min repeater movement;
Fragneau a Paris No 640

Старинные промежуточные варианты репетира, встречаются достаточно редко.

Карильон (carillon)

-пока нет-

Часы с боем на трех и более гонгах или колокольчиках. Крайне редкая конструкция. Одни из самых интересных карильонов - музыкальные часы с "вестминстерским" боем.

Прыгающий час (jump hour, heure sautante)

Gustav Becker;
Digital hour;
Digital Hour & Minute

Цифровой указатель часа в окошке меняется скачком при переходе минутной стрелки через нулевую отметку. Подробнее...

Большой указатель даты (big date)

-пока нет-

Указатель даты, состоящий из двух дисков десятков и единиц. Позволяет разместить на циферблате более крупные цифры.

Календарь (указатель даты, дня недели, месяца в различных комбинациях)

Gustav Becker;
Hebdomas day-date;
Ракета;
French virgule centre seconds calendar
;
Ковровые часы с лунным календарем

Указатели даты, дня недели, месяца в различных комбинациях.

Указатель фазы, возраста Луны (moonphase)

Ковровые часы с лунным календарем;
Механизм вечного календаря

Указатель фазы лунного цикла, составляющего 29,5 дней. Особенно популярен у астрологов и охотников на оборотней 8)

Уравнение времени и другие астрономические функции.

-пока нет-

Указатель солнечного времени, восход-заход солнца, положения планет, знаков зодиака.

Вечный календарь (perpetual),
годовой календарь (annual)

Механизм вечного календаря

Полный календарь, учитывает количество дней в месяце (годовой), и продолжительность февраля в високосном году (вечный).

Большой, малый бой (grande, petite sonnerie)

G.Achard Peres & Fils - Petite sonnerie;
Sonnerie & calendar;
Petite sonnerie 1/4 repeater

Карманные куранты, сами без нажатия кнопки отбивают часы (малый бой), либо в дополнение к часам также и четверти (большой бой).

Многодневный завод (более 50 часов)

Hebdomas day-date;
Wittnauer chronometer;
Waterbury Series C
;
Alliez & Berguer Breting Freres 8-day;
Chinese ruby duplex 2-barrel 8-days

Часы с большим запасом завода встречаются редко, поэтому их обычно относят к отдельному типу усложнений.

Автоподзавод маятниковый, бамперный

Loehr Patent No 3357

Большинство попыток сделать маятниковый автоподзавод оказались неудачными, и когда изобрели роторный завод, о маятниковом забыли. Поэтому найти часы с таким типом устройства крайне сложно.

Автоподзавод роторный

Gustav Becker;
Родина

Механизм автоподзавода на основе ротора. Широко распространен в наше время.

Фузея (fusee)

Хронометр 6МХ Кировский;
Chevalier a Paris movement;
French verge fusee watch;
Higham verge fusee
;
T.F. Cooper London
;
Breguet & Fils 1/4 repeater
;
Berthoud a Paris 1/4 repeater;
Dent хронометр
;
ЭЧЛ Ленинград

Устройство для выравнивания натяжения заводной пружины, состоит из тонкой цепи и конусообразной "улитки".

Автоматон, жакемары (automaton, jacquemarts)

Автоматон с мельницей и рыбаком;
Chinese market 2-automaton

Движущиеся фигурки на циферблате. Обычно активируются при бое репетира, курантов, будильника. Бывают различные сюжеты и темы художественного оформления.

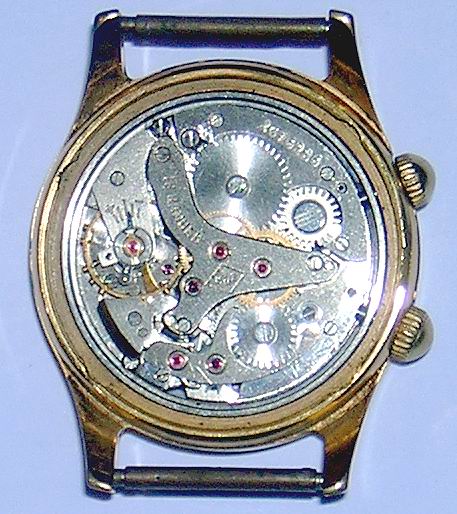

Будильник, сигнальное устройство (alarm)

Сигнал;
Bueche Girod;
Harman pocket alarm;
Zenith военный будильник;
Eterna alarm
;
Junghans Minivox

Издает звуковой сигнал в заданное время.

Второй часовой пояс (GMT, World time)

Captain's 2-train watch;
Captain's patent lever watch

Показывает время второго (в некоторых случаях третьего и более) часового пояса.

Индикатор запаса хода (power reserve)

Wittnauer chronometer;
Хронометр 6МХ Кировский;
ЭЧЛ Ленинград
;
Cross "Patent Pinion" Bristol No 15593

Стрелкой (или даже "прыгающей" цифрой) показывает остаток завода пружины.

Ретроградные указатели (sector, retrograde)

-пока нет-

Стрелочный указатель, движущийся на секторной части циферблата, и скачком возвращающийся обратно.

Турбийон (tourbillion)

Chronometre Tourbillon

Вершина механических усложнений! Баланс расположен на каретке, вращающейся вокруг своей оси. Конструкция компенсирует гравитацию Земли и обеспечивает повышенную точность хода.

Карусель (karrusel)

Waterbury Series C

Упрощенная система турбийона, вращающая ходовую часть механизма или даже весь механизм с более медленной скоростью, обычно 1 оборот в час.

24-часовая шкала (24-hr dial)

Ракета 24ч;
Wittnauer chronometer

Дополнительная или основная шкала с 24-часовой разметкой для определения времени суток.

Часы с музыкальной шкатулкой

Bueche Girod;
Reuge musical miniature

Играет мелодию, одну или несколько. Чаще всего функция активируется при срабатывании будильника, в начале каждого часа, или по отдельной кнопке.

Центральная секундная стрелка

Centre second;
Captain's 2-train watch;
Liga
;
Dimier Freres No31541;
18k "Seconde Morte";
Captain's patent lever watch;
Bovet Fleurier No2728;
French virgule centre seconds calendar

Довольно редко встречающаяся конструкция карманных часов с центральной секундной стрелкой.

Независимая секундная стрелка (double train, independent second)

Captain's 2-train watch;
18k "Seconde Morte";
3-train independent seconds & 1/4 repeater

Редкие и очень сложные часы с двойной колесной системой и двумя пружинными барабанами. Обеспечивают независимое отключаемое движение секундной стрелки, относятся к пре-хронографам.

Особо малые и особо плоские механизмы

French ultra thin 1840 No 23606;
Hy Moser &Cie 19 jewel ultra thin

Изготовление сверхплоских и особо малых механимов доступно лишь самым высококвалифицированным часовщикам.

Необычная индикация времени

Буквенная телеграфная шкала

Другие необычные механизмы и функции

Прыгающая секунда;
Маятниковый шагомер;
Тахометр 9ЧП;
Conta Spese Balzar карманный счетчик-калькулятор лир;
Метроном Cadenzia Palmer;
Капельный секундомер Н.К.Гейслеръ
;
Водолазные часы ЗЧЗ

Особые часовые устройства и счетчики, необычные часовые функции, приборы, и др.

3

Украшение и оформление часов

Коллекция

Описание

Художественная гравировка корпуса

Mole;
Dimier Freres No31541;
French Verge fusee

Если к корпусу приложилась рука хорошего гравера, часы нередко становятся произведением ювелирного искусства. Подробнее...

Художественная гравировка механизма

Mole;
Higham West Derby watch;
Bovet Fleurier No2728
;
French ultra thin 1840 No 23606
;
Chinese ruby duplex 2-barrel 8-days;
Автоматон с мельницей и рыбаком
;
Chinese market 2-automaton

Качественный механизм заслуживает украшения. Механизмы дорогих часов часто украшались ручной художественной гравировкой.

Гильоше (engine turning)

18k "Seconde Morte"

Гильоширование (guilloche) - нанесение на металлическую поверхность резного узора специальной машинкой. Подробнее...

Циферблат с украшениями или художественной росписью (fancy dial)

Le Phare Minute Repeater;
Hebdomas day-date;
Digital hour
;
Half-Skeleton;
Hayne No3803 Wingham

Циферблат - сугубо функциональная вещь. Но иногда его украшают художественными элементами, узорами или тематической росписью, превращая часы в произведение искусства.

Инкрустация камнями

-пока нет-

Ювелирные часы со вставками драгоценных или декоративных камней.

Скелетонизированный механизм (skeleton)

Half-Skeleton

Сквозная гравировка платины и мостов, позволяющая видеть работу механизма.

4

Имена, производители

Коллекция

Описание

Breguet

Breguet calibre repeater;
Breguet & Fils 1/4 repeater;
Maison Breguet voltmeter;
Breguet & Fils Souscription No 3465;
Breguet Type 11

Самая уважаемая часовая марка, жемчужина любой коллекции. Открытия Авраама Луи Бреге до сих пор являются краеугольными камнями часового искусства.

Коллеги, учителя и ученики А.Л.Бреге

Berthoud a Paris 1/4 repeater;
Giteau a Paris No 40

Pierre Leroy, L'Epine, Leschot, Perrelet, Urban Jurgensen, Ulysse Nardin, Ferdinand Berthoud, John Arnold, Charles Oudin, Tavernier, Romilly, и другие

Longines

Longines 1888;
Wittnauer chronometer;
Longines DH 1942

Легендарная марка, не прекращавшая производство качественных часов за всю свою более чем полуторавековую историю.

Omega

Omega 1915

Сегодня, как и 100 лет назад, Omega - прогрессивная марка. За всю свою историю Omega показывает высокий класс производства даже при больших тиражах.

Zenith

Zenith военный будильник;
Zenith DH для немецкой армии;
Zenith Surf 2572C

Одна из вершин часового искусства, истинное совершенство классики. Фирму основал Жорж-Фавр Жако в 1865 году.

Ulysse Nardin

Ulysse Nardin "Крейсер";
Ulysse Nardin хронометр

Прославленная часовая марка, прошедшая победоносный путь от создания морских хронометров до ультрасложных моделей солнечной системы на руке.

Bovet

Bovet chronograph;
Bovet Fleurier No2728

Успешно возрожденная старинная марка, завоевавшая блестящую репутацию во времена работы на люксовый китайский рынок в 18-19 столетиях.

Hebdomas

Hebdomas day-date

Часы марки Hebdomas легко узнать по открытому балансу и неповторимой форме оформления циферблата.

Военные часы

Universal Geneve (армия Голландии);
Будильник Zenith (армия Великобритании);
Zenith DH (Вермахт, клеймо DH);
Хронометр Longines-Wittnauer (армия США);
АЧС (СССР, авиация);
Laco D5 B-Uhr (Германия 1940-е);
Longines DH 1942 (Вермахт);
Hanhart 1942 chrono (Luftwaffe);
Leonidas бомбовый таймер (Итальянские ВВС)

Часы, имеющие прямое военное назначение. К ним относятся часы армейского образца; трофейные часы; часы, изготовленные по армейскому заказу; приборные часы с военной техники.

Генри Мозеръ и Ко (Hy Moser & Cie)

H.Moser chronograph

Фирма Генри Мозера из Ле Локля, качественные швейцарские часы со сборочным и корпусным производством в России. Подробнее...

Павелъ Буре (Paul Buhre)

Сплит-секундомер П.Буре;
Хроноскоп 1/1000 секунды

Легендарный Павел Буре, поставщик двора Его Императорского Величества.

Луи Вильям Габю (W.Gabus)

-пока нет-

Третья в ряду самых известных русско-швейцарских часовых марок, Вильям Габю. Ныне возрождена в России.

Старые русские марки и торговые дома

Н.К.Гейслеръ
Fazy a Moscou No 382

Часовое производство в дореволюционной России было преимущественно ориентировано на изготовление простых ходиков либо сборку часов из импортированных швейцарских запчастей.

См. также архив коллекции.


TWITTER FACEBOOK YOUTUBE INSTAGRAM (C) 2005-2017 German V.242 Polosin. Копирование материалов сайта возможно только с письменного разрешения автора.
Контактный Телефон / WhatsApp / Viber +79035891612, e-mail german.polosin@gmail.com
