Ремонт старинных швейцарских карманных часов

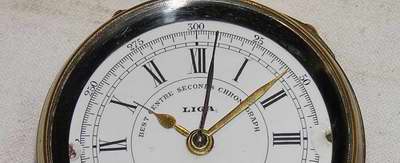

LIGA "best centre seconds chronograph"

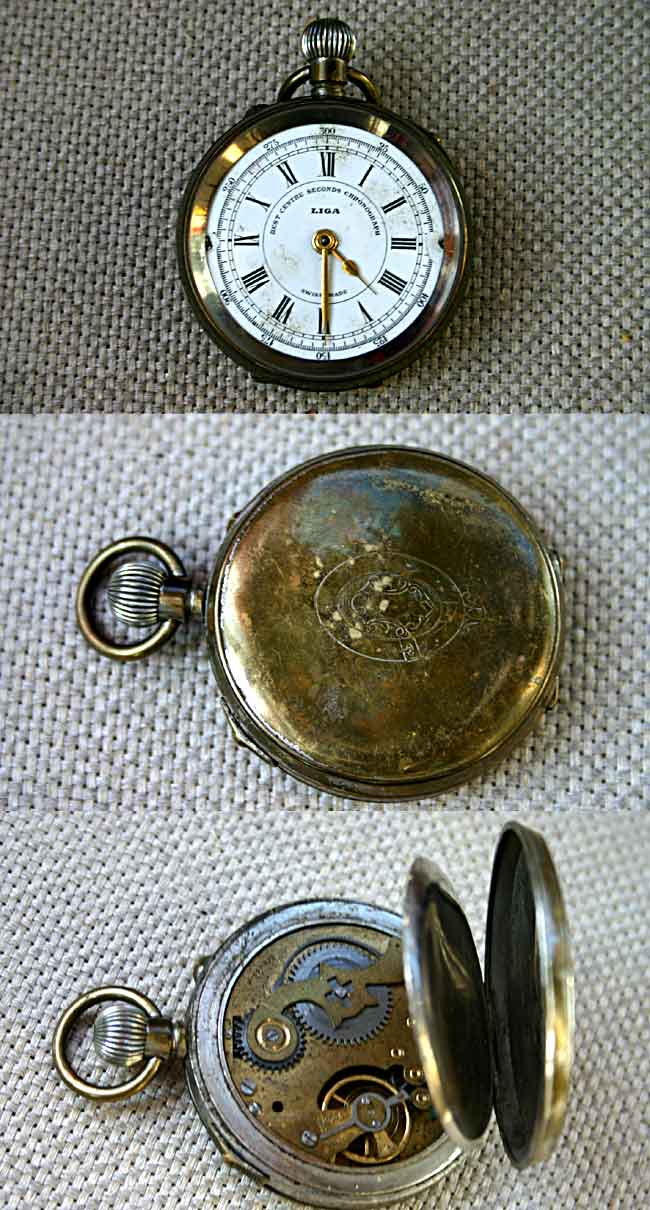

        Вот такую штуку удалось случайно купить всего за 4,5 доллара. Брал на запчасти, или чтобы просто поиграться и доломать, потому что состояние часов на первый взгляд было просто плачевным. Тем не менее, при ближайшем осмотре оказалось что все оси целы, просто очень много грязи. Разбирать на запчасти еще живой механизм было признано негуманным. Было решено вернуть побитую жизнью машинку к жизни. (Что было до ремонта - см. фото)

Что пришлось ремонтировать:

        - устранить обрыв пружины
        - установить секундную стрелку
        - отремонтировать рычаг останова
        - все отмыть от паутины и грязи, почистить
        - немного подогнать корпус
        - вырезать и вклеить стекло

Некоторые этапы ремонта часов:

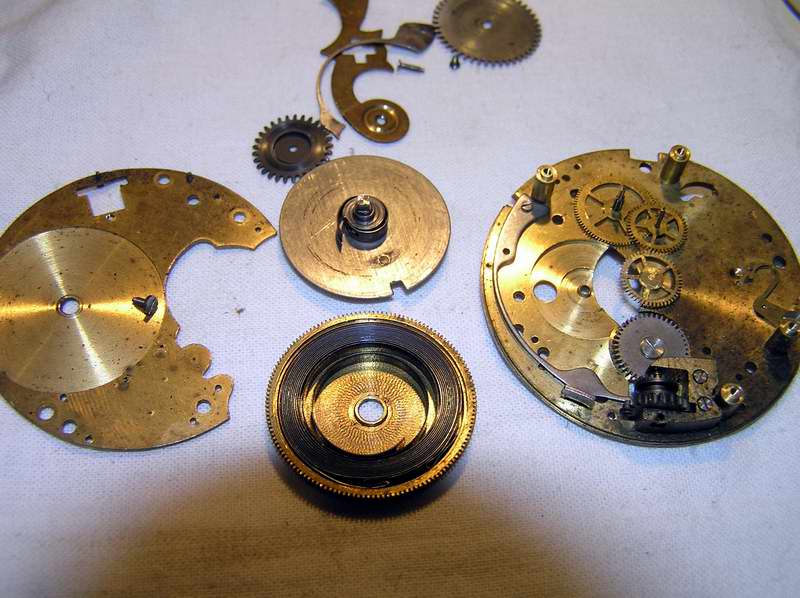

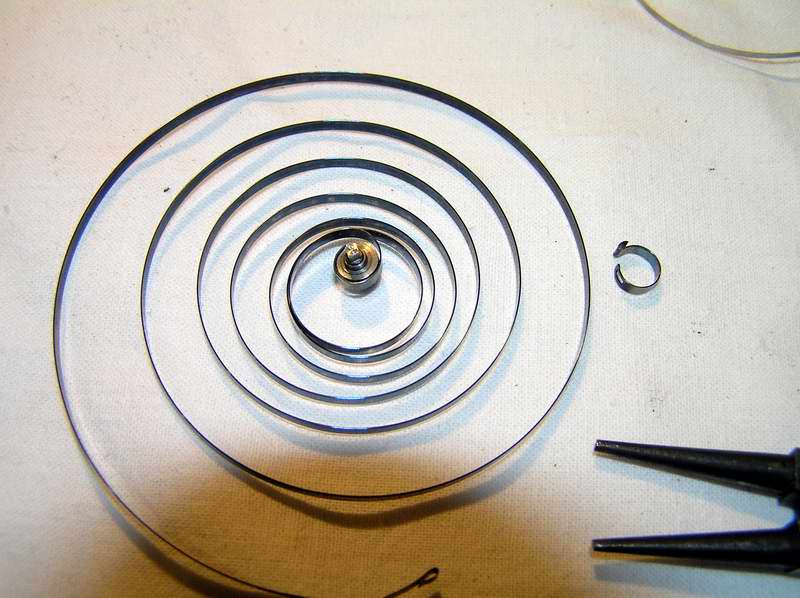

Вот он какой, северный олень! Механизм простейший, вообще без камней. Конструкция с центральной секундой на дополнительном колесе, колесо на заводном барабане установлено на фрикционе и выполняет роль минутного триба. Обнаружена основная поломка - обрыв заводной пружины внутри барабана. Обрыв пружины около вала, придется отпускать сталь, гнуть завиток, и прорезать зацепное отверстие. Сопоставляем обломки пружины, хорошенько запоминаем как она должна была выглядеть до обрыва.

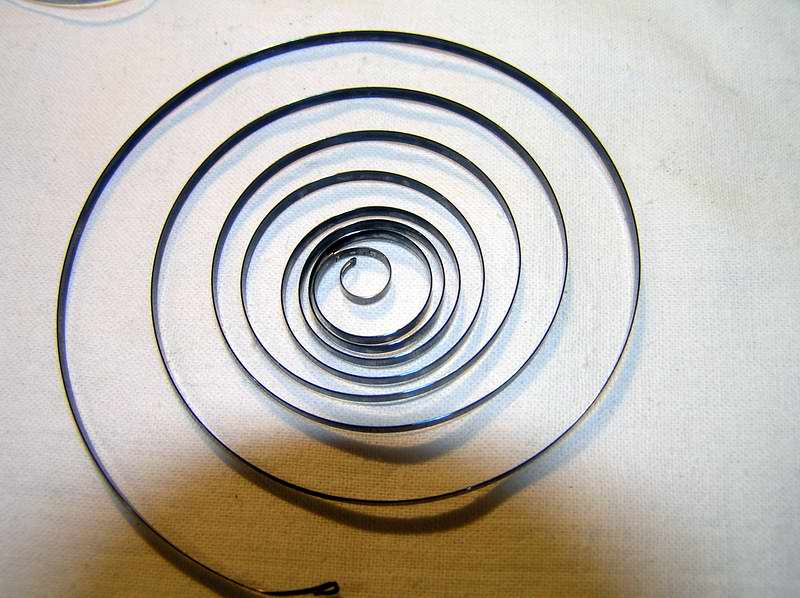

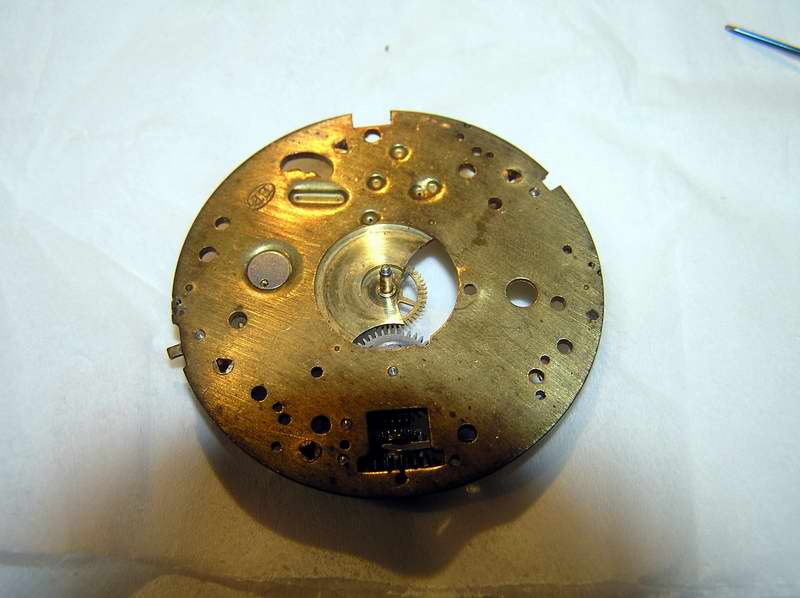

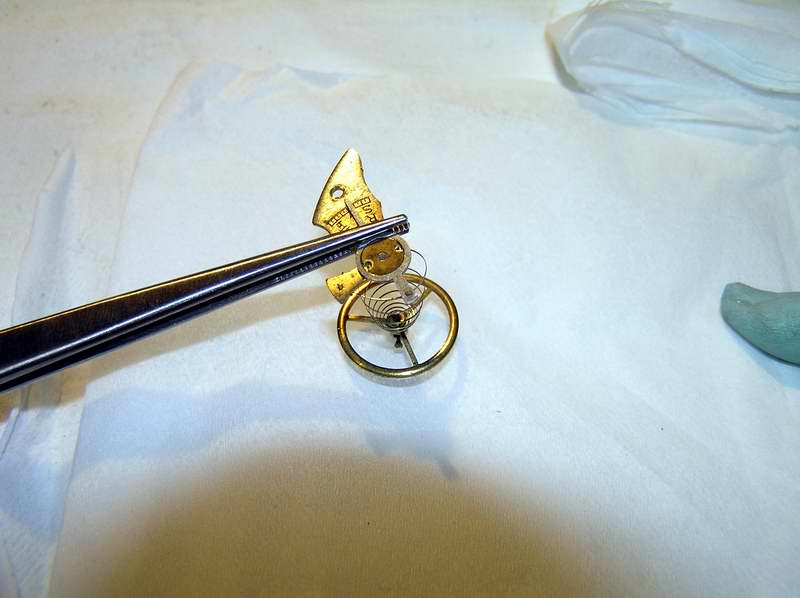

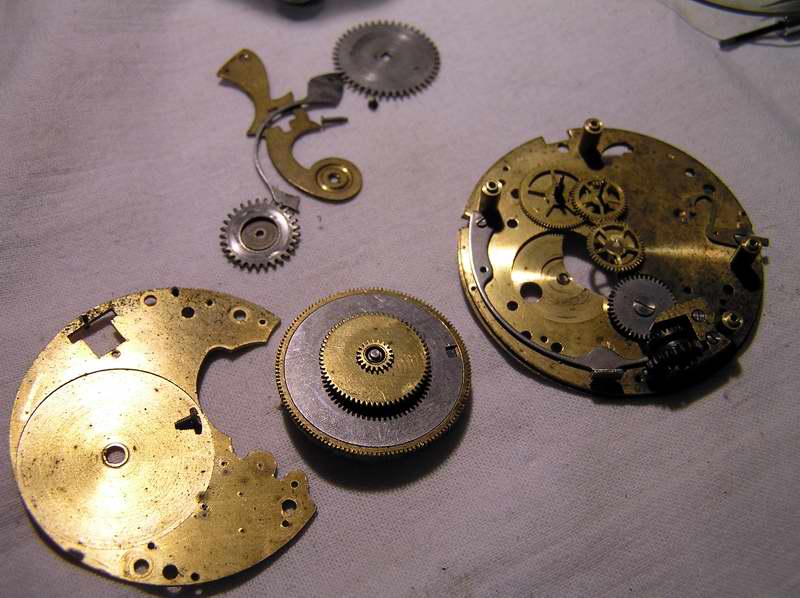

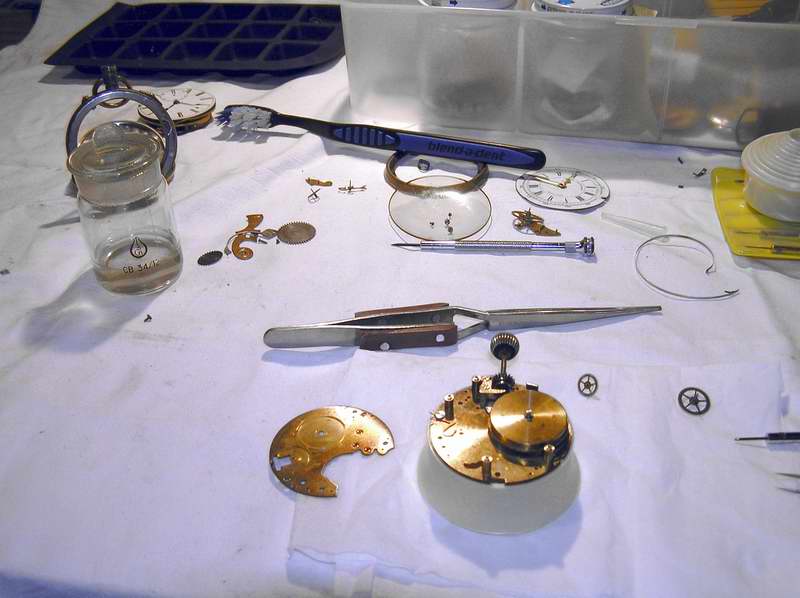

Зажигалка, круглогубцы, тиски, алмазные надфили - и новый завиток готов. Даже более-менее похоже на то, что было раньше. Баланс простой латунный. Вместо камня пластинка из твердой стали. При чистке механизм разбирается полностью. Способ изготовления основной платы - штамповка. Здесь это очень заметно. Ночное рабочее место. Идет сборка механизма.
Прошу прощения за качество фотографий, без дневного света лучше не получается =)

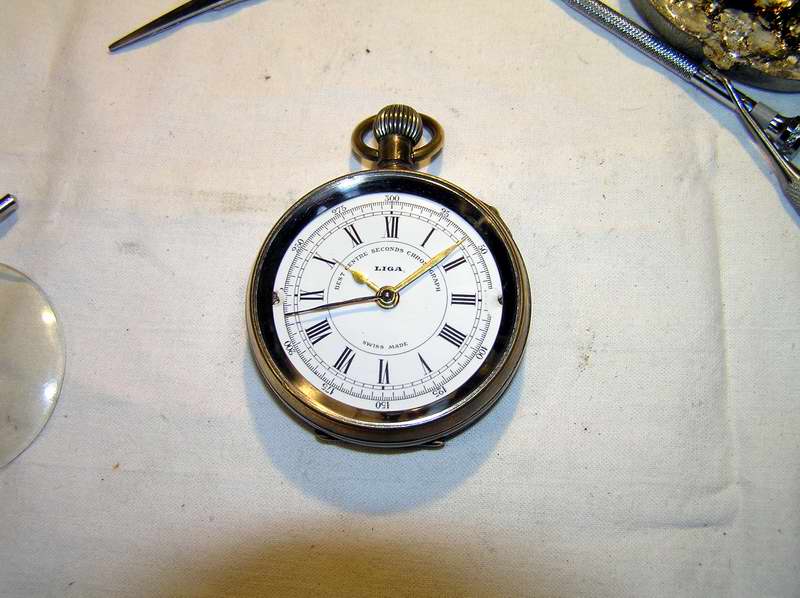

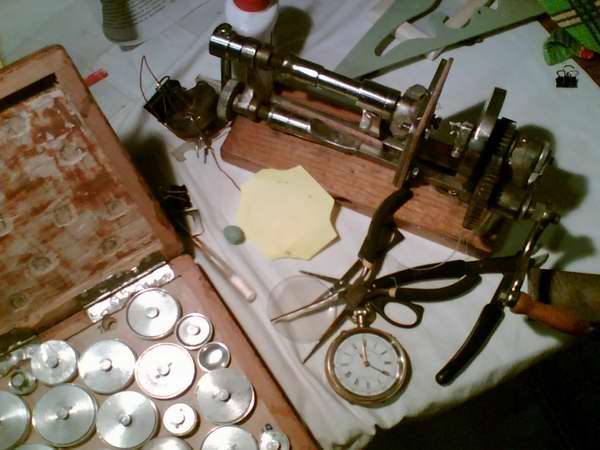

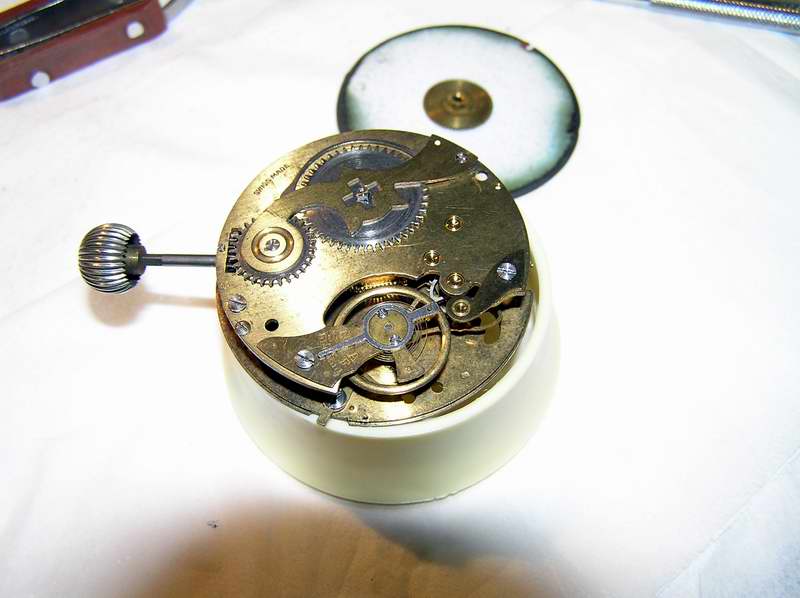

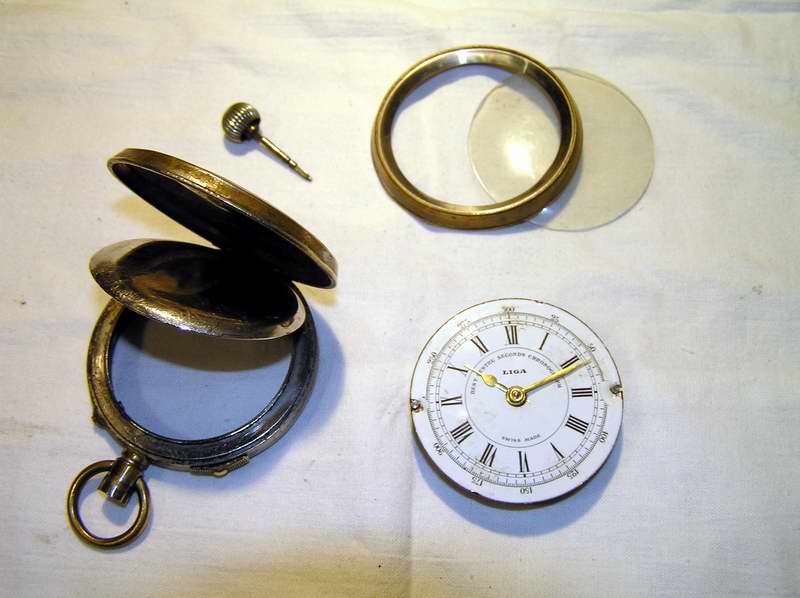

И вот механизм в сборе. Живее всех живых! Стрелки делать я пока не умею, поэтому получилось коряво. Пришлось даже пользоваться паяльником. Новое пластиковое стекло вырезаем  кустарным станком, оставшимся еще с советских времен. В итоге часы идут стабильно, точность в пределах 2 минут в сутки.



Хронограф или не хронограф?

        Да, на циферблате этих часов с дешевым механизмом красуется гордое название "Best centre seconds chronograph". Часы позволяют помимо указания текущего времени измерять его промежутки. Но функция реализована банальным рычагом остановки баланса, а это значит что при остановке секундной стрелки останавливаются и сами часы. В силу такого недостатка конструкции, назвать данные часы хронографом в полном смысле этого термина нельзя, скорее это "пре-хронограф", или упрощенный вариант хронографа.

Для чего использовались такие часы?

        В наше время не так уж просто придумать процесс, требующий точного измерения промежутков времени, все автоматизировано. Однако перенесемся на 100 лет назад в начало 20 века, и представим отсутствие компьютеров и вообще всякой автоматизации.

        Доктор рядом с пациентом измеряет пульс. Чем он пользуется для определения времени, за которое сердце отобьет 30 ударов? Часами с секундными делениями и возможностью останова стрелки. Врач в провинции врядли купит дорогие часы, а вот такие дешевые - запросто.
        В начале 20 века бурно развивается промышленность, создаются машины и технологические процессы. Однако управляющим устройством станка или реактора является не компьютер, а человек - мастер с такими часами, на которых можно засечь продолжительность выполнения технологической операции или химической реакции.
        Ученый в лаборатории проводит испытания. Для измерения времени испытаний определенно нужен таймер.
        Идет война, бомбежка, артподготовка. Разница времени между вспышкой от взрыва и донесшимся звуком определяет расстояние до места взрыва, положение линии фронта или боевых действий. Время надо замерить насколько возможно точно, опять же такими часами. Это позволит командиру сориентировать свой отряд и рассчитать время прибытия на место.

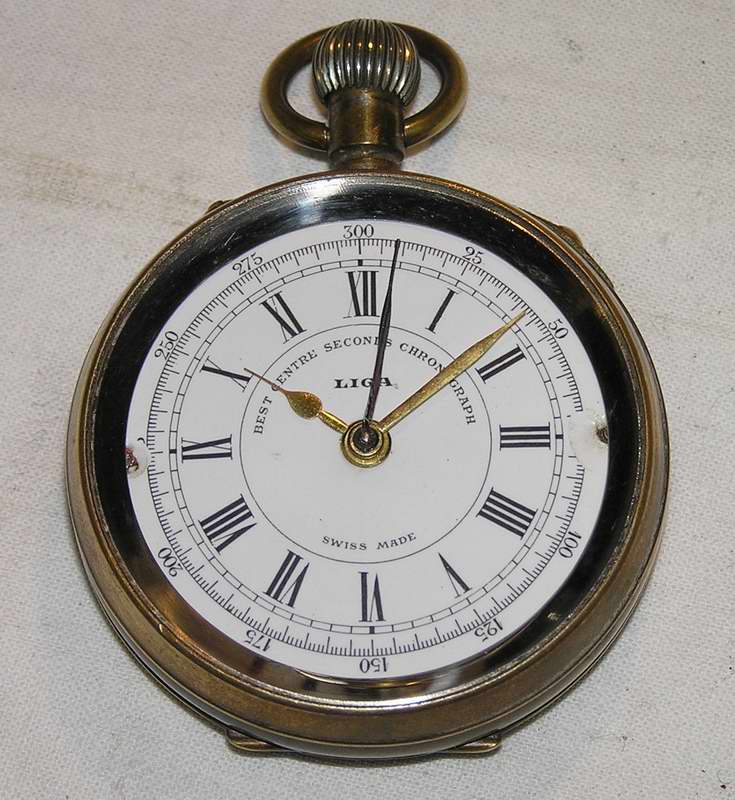

Итак, часы LIGA - Best centre second chronograph:


Дополнительные материалы:
При ремонте этих часов я пользовался книгой "Руководство по ремонту часов" Дональда Де Карля
