Восстановление ножек эмалевого циферблата

техника пайки ножек сплавом Розе

Рассмотрим простую и полезную технику ремонта отломавшихся ножек эмалевых циферблатов. Если отломана ножка на эмалевом циферблате, известно, что многие часовщики приклеивают циферблат к плате на двусторонний скотч. Это нехороший метод, не стоит так делать. Ведь припаять ножку не так сложно.

Для пайки в этом обзоре использован сплав Розе (олово 25%, свинец 25%, висмут 50%), у него температура плавления 94 градуса. Такая низкая температура гарантирует целостность эмали при пайке.

Технология основана на нагревании пластинки циферблата, так что она подходит только для старинных эмалевых (керамических) циферблатов, а современные лаковые циферблаты может повредить.

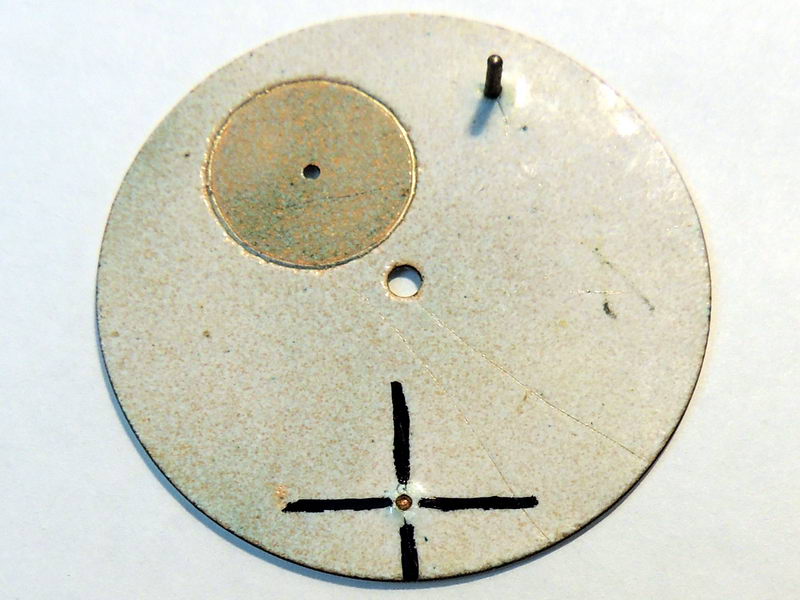

1. На фото отломанная ножка циферблата, часто встречающаяся проблема.

Сначала маркером рисуем крестик, он поможет нам поймать позицию ножки после зачистки места пайки до медного основания.

сломалась ножка эмалевого циферблата

Бор-машинкой с тонким алмазным диском необходимо сточить контрэмаль до слоя медной подложки. Добавляйте воды, не перегревайте, не нажимайте сильно.
Если диск даёт сильную вибрацию – это опасно, может треснуть эмаль. Возьмите точно отцентрованный диск, самый тонкий и мягкий.
Вокруг ножки есть оплыв контрэмали, и его придется довольно долго стачивать. Это нормально, не спешите на этом этапе. Главное – не навредить.

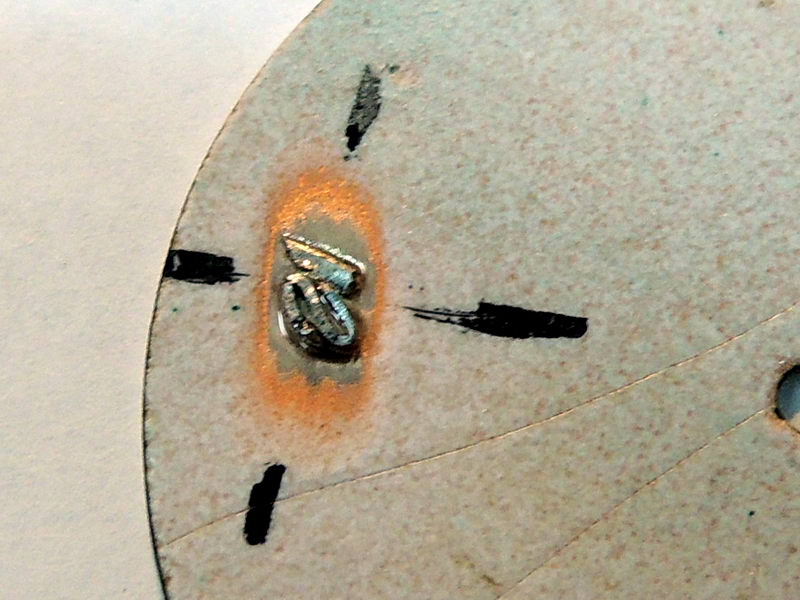

2. После зачистки алмазным диском участка ~3x3 мм, даём каплю паяльной кислоты, и немного сплава Розе.

пайка ножки эмалевого циферблата

Дальше надо аккуратно прогревать пластинку газовой горелкой. Огонь подавать сверху на циферблат вокруг припоя, пока от тепла пластинки не расплавится сплав.
На сплав пламя давать не надо – он просто станет каплей, и не растечётся по поверхности (а нам нужна большая площадь контакта).

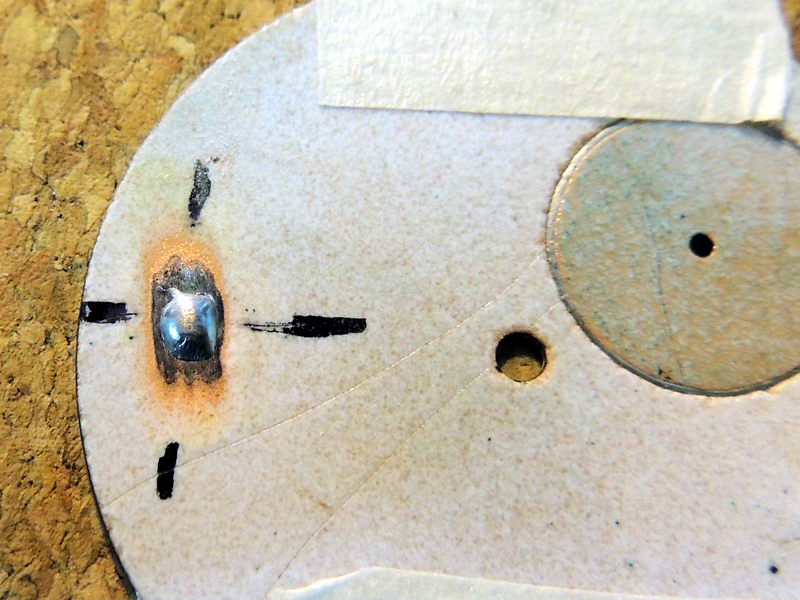

3. Сплав прилип к пластинке, растёкся по поверхности.

Если получилась округлая капля с ровными краями – она отвалится.
Надо добиться, чтобы сплав Розе вот так растёкся, это важно.

4. Берём проволоку нужной толщины, лудим оловом, сгибаем как показано на фото.

Держа за длинную часть, прикладываем проволоку к месту старой ножки (тут нам пригодился нарисованный крестик).
Проволока припаивается тонким паяльником, горячим жалом подвигается на нужную позицию.
Очень важно соблюсти перпендикулярность и попасть ровно в перекрестье, иначе циферблат сместится и зажмёт секундную ось.

ремонт ножки эмалевого циферблата

Циферблат для ремонта приклеен на пробковую (можно дерево, ДСП) дощечку на бумажный скотч.

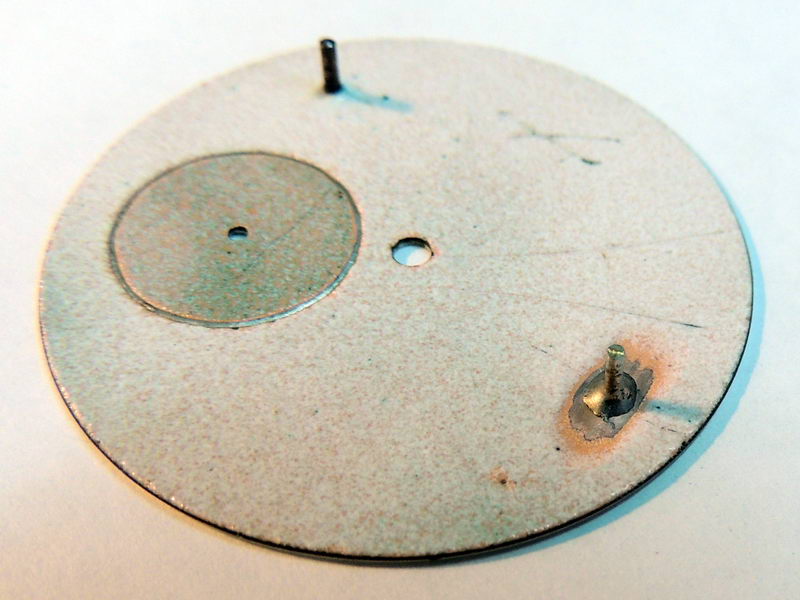

5. Откусываем и опиливаем припаянную ножку по длине.

Припаянную ножку гнуть нельзя!

Если после примерки требуется подвинуть ножку в сторону или наклонить – повторяйте операции с пункта 4.
Гнуть ножку нельзя. Площадь контакта большая, пайка крепкая, и в месте пайки защита контрэмалью отсутствует.
От изгиба поведёт медную пластинку, и на лицевой части могут появиться трещины, и даже может отколоться кусочек эмали.

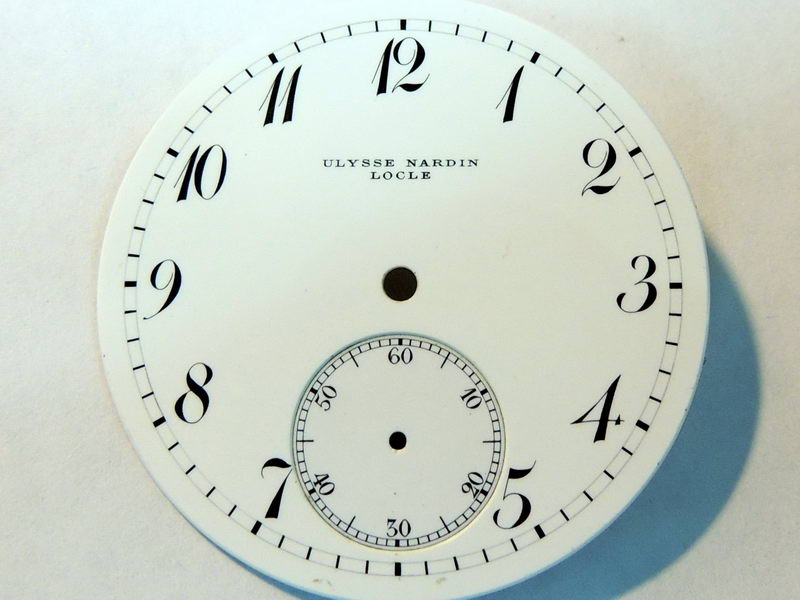

6. Передняя часть осталась идеальной. Температура пайки слишком низкая, от нагрева до 120-150 градусов эмали ничего не будет.
(повторимся, этот способ для лаковых циферблатов не подойдёт)

Если на поверхности эмали есть микро-трещинки или паутинки, они могут разрастись или потемнеть на стадии 2.

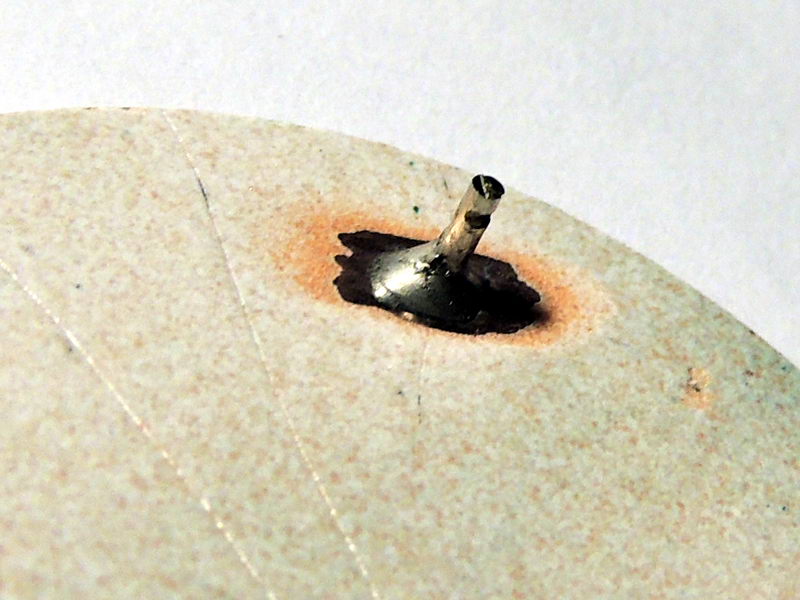

7. Тонким надфилем делаем подрез для винтика крепления циферблате на плате.

В платах традиционно предусмотрена лунка для капли припоя вокруг ножки, но иногда требуется обрезать излишки припоя вокруг ножки, это легко делается скальпелем.

Если будете повторять приведённую технологию – сначала несколько раз опробуйте на ненужных подбитых циферблатах.

Когда отработаете технологию, вся операция будет занимать менее 30 минут.
