Patek Philippe & Co ранний хронограф капельного типа

Серебряный корпус, цилиндровый ход, Женева, ~1881 год

ранний хронограф Patek Philippe

Хронограф капельного типа от Patek Philippe, ~1881 год.

Весьма редкое устройство, хронограф капельного типа. Сегодня термином "хронограф" принято обозначать любые часы со встроенным секундомером, которые отсчитывают заданные участки времени (длительность какого-либо действия). Ранние устройства такого типа делились на счетчики "Compteur" (отображающие время стрелкой), и собственно хроно-графы "Chrono-gpaph", пишущие устройства, чернилами отмечающие отметки времени на ленте или непосредственно на диске циферблата. Последних делалось весьма мало, они использовались преимущественно для научных целей.

Стрелка с чернильной воронкой и пружинной иглой, сбрасывающей каплю на циферблат.

Центральная секундная стрелка установлена на лифте, который может сбрасывать каплю из чернильной воронки.
Капля падает на белое поле циферблата. После измерений может быть стерта мягкой тканью.

На заводной головке расположена кнопка управления хронографом. Режимы работы кнопки:
    – первое нажатие: старт отсчета времени;
    – второе нажатие: останов стрелки и счетчика;
    – третье нажатие: сброс стрелки и счетчика.

Кнопочка сбоку служит для сброса капли чернил с воронки в стрелке.

Серебряный корпус

Очень добротный серебряный, толстостенный корпус. Жирное, очень плотное и светящееся серебро, прокатано. Пробирных клейм нет, значит корпус изготовлен до 1882 года. Кольцо, головка, кнопка – все элементы тоже из серебра.

Корпус из толстого серебра, классическая форма.

Задняя крышка захлопывается, на ней выбит серийный номер и фирменное клеймо PP&Co.

Раннее клеймо Patek Philippe & Company

Серийный номер 61263. Нацарапаны отметки о ремонте.

Механизм

Конечно, для такой функции и механизм необычен. За основу не брался другой калибр, просто на плате выполнена колесная система и спуск. Спуск цилиндровый, довольно дешевый (хотя ко времени производства этого прибора уже существовал анкерный спуск). Тем не менее, механизм выполнен качественно без экономии на мелочах. Видимо, сочетание серебряного корпуса и недорогого спуска вполне гармонично вписывалось в концепцию научного инструмента от Patek Philippe второй половины XIX века.

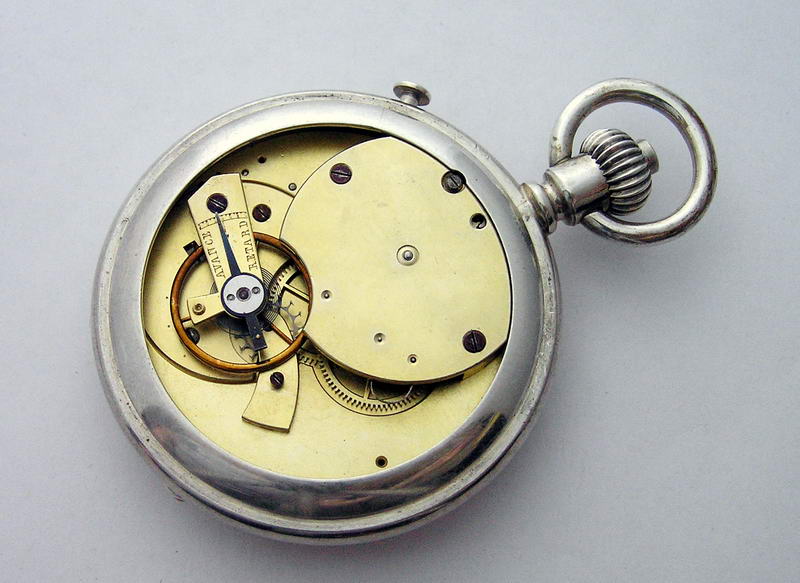

Раскладка механизма ни на что не похожа.

Цилиндровый тип механизма, 6 рубиновых камней. Цилиндр стальной, плоская спираль баланса из синей каленой стали.
Качество исполнения очень хорошее, несмотря на возраст ход очень четкий и стабильный.
Обратите внимание на три метки слева от баланса – они для регулировки положения равновесия.

Под циферблатом устройство хронографа, управляемого колонным колесом (рычаги в положении "включено").
Боковая кнопка сбрасывает лифт, на котором закреплена игла секундной стрелки.

Серийные номера на плате.

Такая подпись на циферблате встречается только в ранних часах Patek Philippe.

Эмалевый циферблат без ножек, крепится ободком-хлопушкой.

Сомневаюсь, что рыночная ценность этого экземпляра велика, ведь больше любят золотые часы, особенно в идеальном состоянии. Но с точки зрения истории механики и истории марки Patek Philippe машина очень интересна.

В каталоге специализированного часового аукциона Antiquorum нашлось несколько близких и идентичных хронографов капельного типа от Patek.

Дополнительные материалы:
Хронограф капельного типа от Н.К.Гейслеръ, Санкт-Петербург
